3D нивелирование на экскаваторе: как работает система и в чем ее достоинства

3D система нивелирования на экскаватор – это комплекс датчиков, бортового контроллера и программного обеспечения, который в реальном времени определяет положение ковша относительно цифровой модели проекта и заданных отметок.

Она помогает оператору точно выдерживать уклоны, глубину и профили выемки без постоянных проверок геодезическими инструментами, а также упрощает выполнение работ на сложных участках, где важна стабильная точность.

К ключевым достоинствам относятся ускорение разработки грунта, снижение количества переделок и перерасхода материалов, повышение качества планировки и прозрачности контроля выполнения. Кроме того, здесь про 3d нивелирование как про технологию, которая уменьшает зависимость от разметки на площадке и повышает предсказуемость результата, позволяя быстрее переходить к следующим этапам строительства.

Что такое 3D-нивелирование экскаватора и из чего состоит комплект

Ключевой смысл 3D-подхода – в том, что экскаватор «понимает» не только высоту, но и положение в плане, а значит, может вести работу по сложной геометрии: переменным уклонам, криволинейным границам, уступам и слоям с заданной толщиной. При этом оператор получает подсказки по недобору/перебору грунта и может точнее выходить на проект за меньшее число проходов.

Состав комплекта 3D-системы на экскаватор

Типовой комплект включает аппаратную часть на машине, средства позиционирования и программное обеспечение с проектными данными. В зависимости от производителя и конфигурации элементы могут отличаться, но базовая логика остаётся общей.

• Датчики углов на стреле, рукояти и/или ковше – измеряют поворот звеньев рабочего оборудования, чтобы восстановить геометрию «манипулятора» в пространстве.
• IMU/инклинометры (датчики наклона) на корпусе/поворотной платформе – учитывают крен и тангаж машины на неровном основании.
• GNSS-приёмники (обычно один или два) с антенной(ами) и, при необходимости, базовой станцией или доступом к RTK-поправкам – дают координаты экскаватора в плане и по высоте.
• Мачта/кронштейны для установки антенн и защитные элементы крепежа – обеспечивают стабильное положение оборудования и повторяемость измерений.
• Бортовой контроллер (вычислительный блок) – собирает данные с датчиков, выполняет расчёты и синхронизацию.

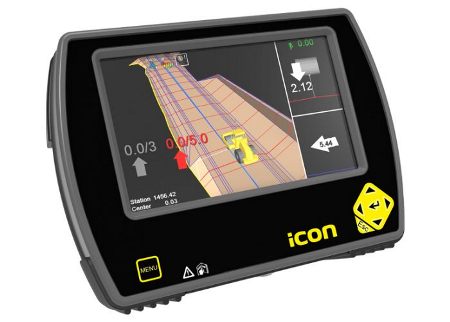

• Кабинный дисплей – отображает подсказки оператору: проектные поверхности, разницу отметок, текущие уклоны и режимы работы.
• ПО и цифровой проект – загрузка поверхностей/осей/границ, выбор слоя, работа с локальной системой координат и контроль допусков.
• Калибровочные процедуры (настройки длин звеньев, смещения датчиков, «нулевые» положения ковша) – нужны для согласования реальной кинематики машины с математической моделью.

Принцип расчёта отметок и контроль «проект/факт»

Расчёт отметок в 3D-системе основан на объединении двух групп данных: позиции машины (координаты в плане и высота от GNSS/RTK) и кинематики рабочего оборудования (углы звеньев и наклоны, измеренные датчиками). Контроллер сначала определяет положение базовой точки на экскаваторе (например, центра поворотной платформы или точки привязки антенны), затем по известным длинам стрелы/рукояти и текущим углам вычисляет координаты режущей кромки ковша как конечной точки кинематической цепи.

Далее система сравнивает рассчитанные координаты ковша с цифровой моделью проекта. Для выбранной точки/линии/поверхности проектная отметка определяется интерполяцией по треугольной сети (TIN) или по иной модели поверхности, после чего вычисляется разница ?h (перебор/недобор) и, при необходимости, поперечное отклонение от границы или оси. В результате оператор видит, насколько нужно углубиться или приподнять ковш, чтобы выйти на проектный слой, а также может вести работу по заданному уклону и контролировать толщину снимаемого/отсыпаемого слоя.

1. Сбор измерений: GNSS даёт координаты, датчики – углы и наклоны.
2. Кинематический расчёт: по геометрии звеньев определяется положение кромки ковша в 3D.
3. Сопоставление с проектом: находится проектная отметка в данной точке и рассчитывается проект/факт.
