Монтаж и обслуживание структурированной кабельной системы СКС в здании

Структурированная кабельная система (СКС) – это основа корпоративной связи, объединяющая рабочие места, серверные, точки доступа Wi-Fi и системы безопасности в единую физическую инфраструктуру.

Грамотно спроектированная и аккуратно выполненная СКС обеспечивает предсказуемую скорость передачи данных, удобство модернизации и стабильность сервисов.

Качественные монтаж и обслуживание скс требуют одинаково строгого подхода: от выбора компонентов и соблюдения стандартов до регулярной диагностики и ведения исполнительной документации. Ошибки на любом этапе приводят к потерям времени на поиски неисправностей, простоям и росту затрат на поддержку.

Обслуживание СКС: регламент и профилактика

Обслуживание включает регулярные осмотры, контроль параметров линий, поддержание порядка в коммутационных шкафах и актуальность схем. Профилактика дешевле аварийного восстановления: многие проблемы возникают из-за неаккуратных перекоммутаций, загрязнения оптики, механических повреждений и «самодельных» изменений.

Плановые работы и типовые проверки

• Ежемесячно/ежеквартально: осмотр стоек, проверка креплений, чистота и укладка коммутации, контроль маркировки.

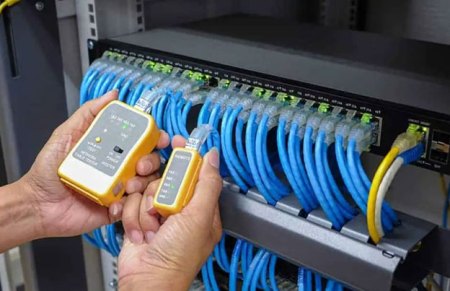

• По инцидентам: локализация дефекта по схеме, проверка патч-кордов, тест линии, замена/перекроссировка.
• Ежегодно: выборочная повторная сертификация линий, аудит резерва портов, оценка потребности в расширении.

Для оптических линий критично поддерживать чистоту коннекторов и использовать правильные средства очистки. Для медных линий – исключать повреждения и заломы, не допускать «временных» соединений и соблюдать единые правила коммутации. При любых изменениях следует обновлять схемы и ведомости, чтобы система оставалась управляемой.

Итоги: трассы и узлы СКС без лишних потерь и помех

Правильно спроектированные трассы и узлы скс проектирование и монтаж напрямую определяют фактическую пропускную способность и стабильность линий: чем меньше лишних изгибов, переходов и «спорных» соседств с силовыми и источниками ЭМП, тем ниже затухание, наводки и риск деградации параметров канала.

Финальная цель проектирования – не «уложить кабель», а обеспечить предсказуемые характеристики канала на весь срок эксплуатации: согласованную топологию, корректную коммутацию, управляемую плотность, удобство обслуживания и контроль качества, подтверждённый измерениями.

Ключевые принципы, которые дают результат

• Логичная топология и минимизация переходов: меньше муфт, соединений и лишних кросс-перекидок – меньше потерь, отражений и точек отказа.
• Разделение сред и источников помех: соблюдение разнесения с силовыми линиями, частотниками, ИБП и лифтами; пересечения – по возможности под углом, без длительного параллельного пролёта.
• Соблюдение радиусов изгиба и тяговых усилий: механические нарушения почти всегда превращаются в электрические/оптические проблемы и «плавающие» дефекты.
• Единые правила для узлов: структурированная нумерация, маркировка, маршрутизация шнуров, резерв по месту и по портам, корректное заземление/уравнивание потенциалов для экранированных решений.
• Контроль плотности и теплового режима: не перегружать лотки и стойки, предусматривать доступ и обслуживание без перегибов и перетяжек, учитывать PoE-нагрев и условия прокладки.
• Однородность компонентов и совместимость: согласованные категории/классы, единые решения по экранированию, допустимые длины и типы кабеля под реальную среду (офис/производство/улица).
• Обязательная верификация измерениями: приемо-сдаточные испытания (медь/оптика), фиксация результатов и привязка к портам/линиям для дальнейшей диагностики.

Итог: минимизация потерь и помех достигается не одним «правильным кабелем», а комплексом решений – от трассировки и разнесения до культуры узлов и документированного контроля качества. Такая СКС проще обслуживается, стабильнее работает и дольше сохраняет параметры, заложенные проектом.
